Кластерный инструмент для КПП

Доброго дня, коллеги.
Тема не моя, просил знакомый разузнать что и как.

Короче, есть задача изготовить на координатно-пробивном прессе перфорированный лист. Вернее несколько разный типов листов с разной перфорацией.
Отверстия квадратные (6х6мм, 8х8мм и 10х10мм) и круглые (диаметры 6, 8 и 10мм)
На листах с круглыми отверстиями отверстия расположены в шахматном порядке.

Сейчас они пробивают это одиночным инструментом и пока пробьётся один лист можно заснуть - ну очень долго. Знаю, что существует кластерный инструмент, который позволяет за один удар получать сразу несколько отверстий. Ни в одном каталоге мы такого инструмента не нашли. Кто же его выпускает?

Как он выглядит? Какие размеры и количество отверстий может пробивать?

Вопросов куча, но где найти информацию ума не приложу. В общем, хелп!

да, координатно-пробивной пресс у них DURMA TP-9
лист нержавеющий AISI 304, толщина 0,8мм, 1,0мм и 1,2мм


Здравствуйте, Алекс Сварной

Вы совершенно верно подметили, кластерный инструмент как раз для таких задач и придуман.

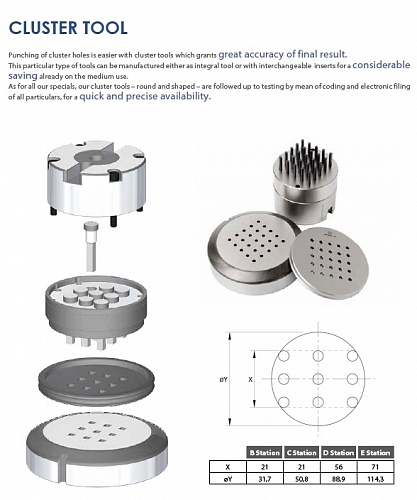

это картинка из каталога MATRIX (Италия). Как Вы можете видеть, пуансон состоит из специального держателя и вставок. Вставки подбираются по форме и размеру отверстий, они являются сменными и в процессе работы после переточек они заменяются на новые.
Логично представить, что общее время пробивки кластерным инструментом по сравнению с одиночным напрямую зависит от количества вставок. Кластерный инструмент на 16 отверстий соответственно уменьшает общее время пробивки в 16 раз!

Шаг отверстий, размер, количество и расположение может быть произвольное (есть ограничения). Инструмент этот изготавливается только на заказ в комплекте с матрицей и съёмником. Вставки могут иметь покрытие TIALN.
Стоимость такого инструмента также рассчитывается индивидуально.
Для расчёта необходимо предоставить чертёж пробиваемого листа.

При работе таким инструментом нужно соблюдать определённые правила, чтобы не повредить инструмент и не испортить лист.

Спасибо. Сейчас хоть ясно стало как он выглядит.
А эти штырьки-вставки стандартные? их можно заказывать отдельно или только вместе со всем комплектом?


Цитата
Алекс Сварной написал:
А эти штырьки-вставки стандартные? их можно заказывать отдельно или только вместе со всем комплектом?

сами вставки могут быть как стандартных форм, так и специальных. Заказывать их можно отдельно, без держателя (если Вы его уже ранее купили).
Вставки могут быть с покрытием TIALN.

Добрый день, коллеги.
есть вопросы по кластерному инструменту.

У нас до недавних пор был кластер с неразборным пуансоном. Я думал, что только такие они и бывают, поэтому и цена на них не гуманная. Здесь же на картинке вижу, что пуансон состоит из набора отдельных штырьков! Интересно, цена на него больше или меньше чем цена на неразборный пуансон?


Добрый день, Олег.
давно Вы к нам не заглядывали!

на самом деле бывают и составные кластерные пуансоны и цельные. Какой вариант предпочтительнее решает производитель исходя из поставленных задач.
И цена на кластерный инструмент рассчитывается индивидуально - здесь нельзя однозначно сказать, что будет стоить дешевле, а что дороже.

Если хотите, мы можем рассчитать для вас стоимость кластерного инструмента, нужен только чертёж самого кластера, тип и толщина материала и значение усилия вашего КПП.

Цитата
Олег Г. написал:
У нас до недавних пор был кластер с неразборным пуансоном.

А что случилось с вашим инструментом?

Спасибо, что помните меня, Александр.
Много работы было, некогда на форумы ходить, да и в отпуск ездил и всё такое...

Спасибо за информацию, буду иметь ввиду.

А с инструментом ничего не случилось, он просто выработал свой ресурс. Новый уж больно дорого стоит, поэтому решили работать пока одиночным инструментом. Да и нет нужды сейчас в кластере.
Это раньше мы делали перфорированный лист, так там он позволял нам в разы уменьшать время пробивки листа. У нас был кластер на 12 отверстий в станцию D.
В 12 раз быстрее, чем одиночным инструментом получалось.

Сейчас таких задач нет, да и инструмента тоже. Но вещь это очень полезная!
